Svxlink mit Motorola GM340/GM360 + Raspberry GPIO

Funktioniert mit Raspberry PI B, B+, 2 oder 3.

Auch hier gehe ich wieder davon aus das hier den Pi schon mit Svxlink am laufen habt.

In diese Variante beschreibe ich die Anschaltung eines Motorola GM340/360 über die Zubehörbuchse des Motorolas, nutzt man nur eines dieser Geräte ist es Simplex nutzt man 2 kann man prima ein Repeater aufbauen, für einen Repeater benötigt man einen Duplexer 😉 und eventuell eine Frequenzgenehmigung.

Man benötigt je nach Umfang den passenden Zubehörstecker für das Motorola diesen bekommt man beim „Händler“ um die Ecke oder in der Bucht.

Als Alternative kann man auch die kurzen Jumperdrähte für Experimetierbretter nutzen, ich habe diese Jumperdrähte an eine SUB-D9 Pol Stecker angebaut und am Pi das gegenstück somit kann ich alle Endgeräte flexibel Wechseln ;-).

Bevor wir am Motorola was abgreifen oder Schalten können muss dieses Programmiert werden. (E/A Leitung + Frequenz)

Einstellungen für den RX (Unterband / LOW)
Einstellungen für TX (Oberband / High)

Nutzt man nur ein Gerät(Simplex) macht man SQL (Träger gefunden) detect und PTT+Data einfach Aktiv. (SimplexLogic)

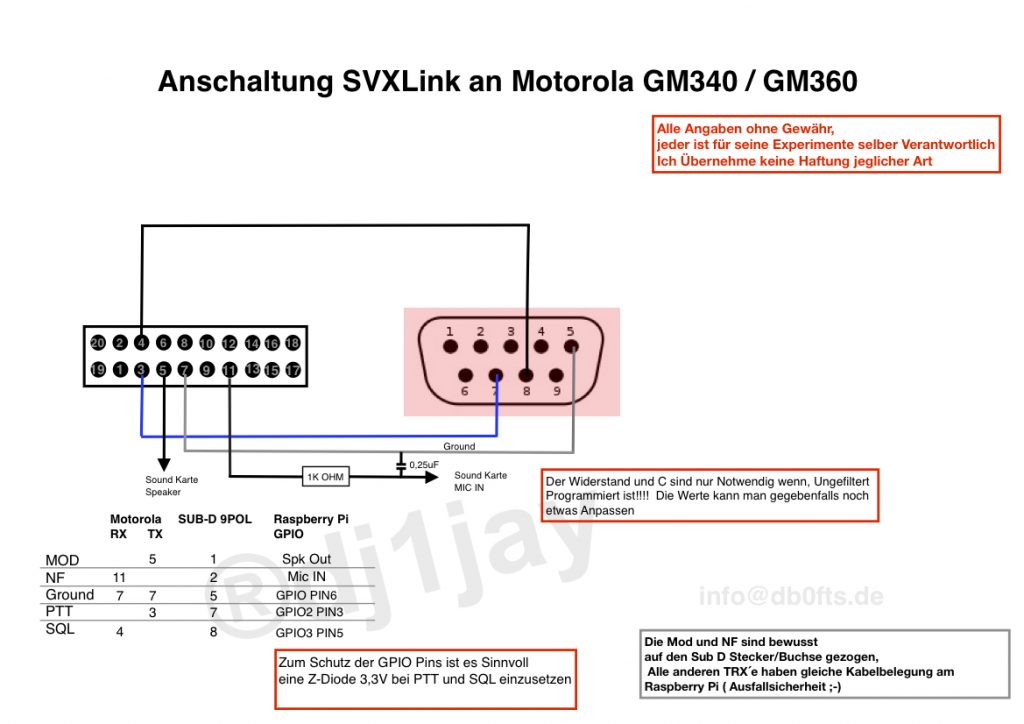

So sind die Pins am Motorola angelegt 😉

Ist das passende Kabel gebaut, geht es an das Feintuning der Software.

Wie bei den anderen Geräten müssen auch hier wieder die GPIO Pins beim Start geladen werden.

unter /etc/rc.local folgendes Eintragen:

# Enable PTT
echo“2″ > /sys/class/gpio/export
echo“out“ > /sys/class/gpio/gpio2/direction
chmod 666 /sys/class/gpio/gpio2/value
echo“1″ > /sys/class/gpio/gpio2/active_low
chmod 666 /sys/class/gpio/gpio2/value
# SQL
echo“3″ > /sys/class/gpio/export
echo“in“ > /sys/class/gpio/gpio3/direction
#echo „0“ > /sys/class/gpio/gpio3/active_low

nach einen Reboot ( sudo reboot) sind die Pins dann aktiv.
unter /etc/svxlink/svxlink.conf
bei RX und TX GPIO Pins eintragen

[Rx1]
TYPE=Local
AUDIO_DEV=alsa:plughw:1
AUDIO_CHANNEL=0
SQL_DET=GPIO
SQL_START_DELAY=0
SQL_DELAY=0
SQL_HANGTIME=200
#SQL_EXTENDED_HANGTIME=1000
#SQL_EXTENDED_HANGTIME_THRESH=15
#SQL_TIMEOUT=600
VOX_FILTER_DEPTH=20
VOX_THRESH=1000
#CTCSS_MODE=2
#CTCSS_FQ=123
#CTCSS_SNR_OFFSET=0
#CTCSS_OPEN_THRESH=15
#CTCSS_CLOSE_THRESH=9
#CTCSS_BPF_LOW=60
#CTCSS_BPF_HIGH=270
SERIAL_PORT=/dev/ttyUSB0
SERIAL_PIN=!CTS
#SERIAL_SET_PINS=DTR!RTS
#EVDEV_DEVNAME=/dev/input/by-id/usb-SYNIC_SYNIC_Wireless_Audio-event-if03
#EVDEV_OPEN=1,163,1
#EVDEV_CLOSE=1,163,0
GPIO_SQL_PIN=gpio3
#PTY_PATH=/tmp/rx1_sql
#HID_DEVICE=/dev/hidraw3
#HID_SQL_PIN=VOL_UP
#SIGLEV_DET=TONE SIGLEV_SLOPE=1 SIGLEV_OFFSET=0
#SIGLEV_BOGUS_THRESH=120
#TONE_SIGLEV_MAP=100,84,60,50,37,32,28,23,19,8
SIGLEV_OPEN_THRESH=30
SIGLEV_CLOSE_THRESH=10
DEEMPHASIS=0
SQL_TAIL_ELIM=100
PREAMP=0
PEAK_METER=0
DTMF_DEC_TYPE=INTERNAL
DTMF_MUTING=1
DTMF_HANGTIME=40
DTMF_SERIAL=/dev/ttyS0
#DTMF_PTY=/tmp/rx1_dtmf
#DTMF_MAX_FWD_TWIST=12
#DTMF_MAX_REV_TWIST=6
1750_MUTING=1
#SEL5_DEC_TYPE=INTERNAL
#SEL5_TYPE=ZVEI1
#FQ=433475000
#MODULATION=FM
#WBRX=WbRx1

[Tx1]
TYPE=Local
AUDIO_DEV=alsa:plughw:1
AUDIO_CHANNEL=0
PTT_TYPE=GPIO
PTT_PORT=/dev/ttyUSB0
PTT_PIN=gpio2
#HID_DEVICE=/dev/hidraw3
#HID_PTT_PIN=GPIO3
#SERIAL_SET_PINS=DTR!RTS
#PTT_HANGTIME=1000
TIMEOUT=300
TX_DELAY=500
#CTCSS_FQ=136.5
#CTCSS_LEVEL=9
PREEMPHASIS=4
DTMF_TONE_LENGTH=100
DTMF_TONE_SPACING=50
DTMF_DIGIT_PWR=-15
MASTER_GAIN=0.0

Sollte ein Träger stehen und per Eingabe ins Terminalfenster zb „*#“ den Träger abfallen lassen dann einfach das Level umschalten >> PTT_PIN=!gpio2

Die restlichen Einstellungen in der Svxlink.conf kann man unter svxlink.de nachlesen.

Bei Fragen oder sonstigen, mail an dj1jay(at)db0fts.de

!! Für die Anleitung wird keine Haftung oder ähnliches übernommen, jeder ist für sein Handeln selber verantwortlich !!
